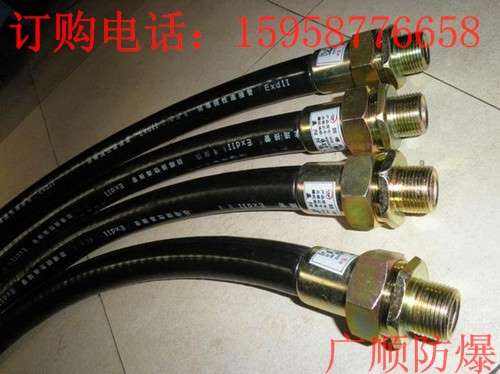

防爆挠性连接管BNG系列防爆挠性连接管

防爆挠性连接管BNG系列防爆挠性连接管--点击浏览大图
“防爆挠性连接管BNG系列防爆挠性连接管”参数说明
类型: Bng系列防爆挠性连接管 材质: Zl102铝合金
型号: Bng 规格: Bng系列
商标: 广顺防爆 包装: 纸箱/木箱
产量: 1000
“防爆挠性连接管BNG系列防爆挠性连接管”详细介绍

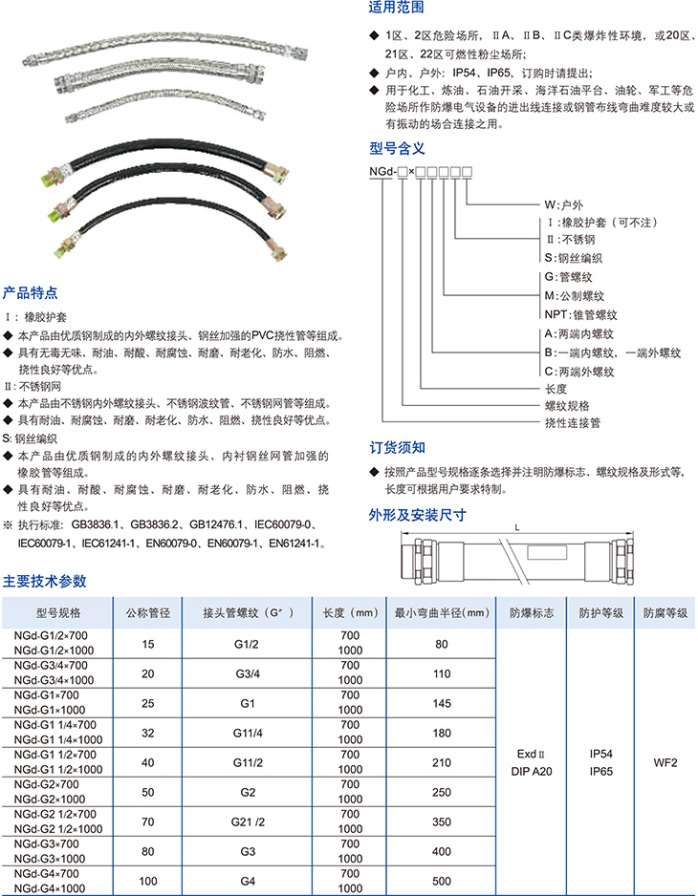

BNG-系列防爆挠性连接管
?
防爆型电线电缆保护软管系列(SBP 系列)
?
防爆等级:ExdⅡ ?NO.: CE061093
?
防护等级: IP65
?
耐温范围: 0℃~90℃
?
内部:镀锌钢带
?
中间:PVC
?
外部:不锈钢网304
?
压力(20mm): 50mm长的软管压缩至10%永久变形,测定压力为4800牛顿
?
拉力(20mm): 1700牛顿
?
?
主要产品:

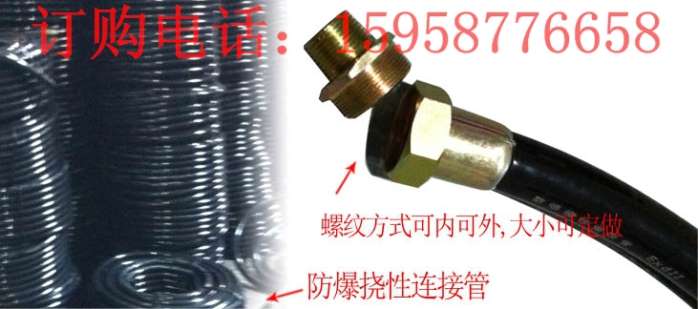

结构形式:两端内螺纹,两端外螺纹,一端内螺纹一端外螺纹
螺纹尺寸:G 1/2,G 3/4,G 1,G 1 1/4,G 1 1/2,G 2,G 3````
管件长度:500mm,700mm,1000mm(可非标定做)
防爆标志 ExdII
防爆挠性连接管 适用环境
1. ? ?1区、2区危险场所。
2. ? ?IIA、IIB、IIC类爆炸性气体环境。
3. ? ?适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境;
4. ? ? ?适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境。 ??
防爆挠性连接管 产品特点
1. ? ?具有耐燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等优点。
2. ? ?挠性管长度,螺纹尺寸可根据用户需要特殊加工,如NPT螺纹,公制螺纹等。
注:标注螺纹规格时应注明内外螺纹。
如:NGd-700XG3/4"(内)/G1"(外)意义 为长度为700,一端为内螺纹G3/4",
一端为外螺纹G1"的橡胶护套挠性连接管。
3. ? ?活接头由不锈钢制作,或优质碳素钢电镀处理

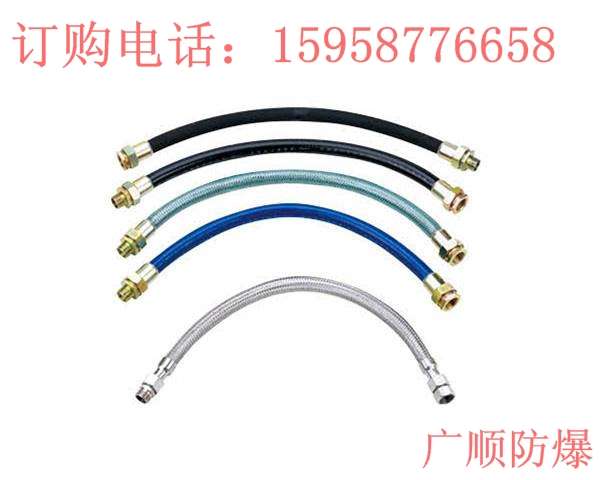

4. ? ?四种不同材质可供选择
5. ? ?符合GB3836-2000,IEC60079标准要求。
防爆挠性连接管
?A ?软管系列:包塑金属软管,镀锌金属软管,不锈钢软管,蛇皮管、平包塑管、波浪管、防爆管、尼龙波纹软管、聚乙烯波纹软管、聚丙烯波纹软管、P3、P4型软管、开口波纹管,真空不锈钢软管等。
?
?
B ?金属软管接头系列:端接式接头、卡套式接头、内螺纹式接头、自固式接头、变径接头(缩径式接头、扩径式接头)、真空软管接头、 防爆软管接头、电缆接头、尼龙快速接头、不锈钢接头、防爆密封接头、电缆葛兰接头,以及我司研发的弹簧电缆接头、VJC接头、带锁紧的软管接头、三通接头等 。
?
?
C. 各种形状金属卡子、金属管夹、尼龙支架固定座、金属护口、闷盖等。
?
规格尺寸
?
软管:金属软管Φ4、Φ6、Φ8、Φ10、Φ12、Φ15、Φ20、Φ25、Φ32、Φ38、Φ50、Φ64、Φ75、Φ100、Φ125、Φ150。
?
? ? ? ?波纹软管 AD10.0 ?AD13.0 ? AD18.5 ?AD21.2 ?AD28.5 AD34.5 ? AD42.5 ? AD54.5 ? AD67.2 ? AD80.0 ? AD106.0
?
接头:公制螺纹 M14*1.5 ?M16*1.5 ?M20*1.5 ?M25*1.5 M32*1.5 ?M40*1.5 ?M50*1.5 ?M63*1.5 ?M76*2.0 ?M88*2.0 ? M114*2.0?
?
M30*2.0 M36*2.0 M42*2.0 M48*2.0 M64*2.0
?
? ? ? 英制螺纹 ?G1/4" G3/8" G1/2" G3/4" G1" G1-1/4" G1-1/2" G2" G2-1/2" G3" G4"
?
? ? ? 美标螺纹 NPT3/8” NPT1/2" NPT3/4" NPT1" NPT1-1/4" NPT1-1/2" NPT2" NPT2-1/2" NPT3" ?NPT4"
?
? ? ? 德标螺纹 PG7 PG9 PG11 PG13.5 PG16 PG21 PG29 PG36 PG48?
?
?
