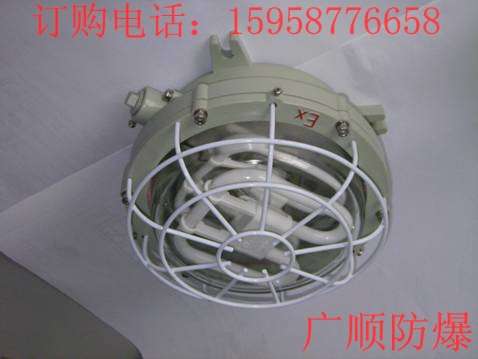

BYH(CBY53)防爆环形荧光灯

?

因网上发布的型号有限，更多规格型号及价格请致电：

手机： ? ? ? QQ：

1．用途与适用范围

BYH(CBY53)防爆环形荧光灯是根据国家标准GB3836.1—2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.2—2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》的要求设计与制造的，主要适用于爆炸性气体环境中1区或2区危险区域，为ⅡB级T6组及以下场所，在交流50Hz，额定电压220V的电路中，作为工作场所照明用。

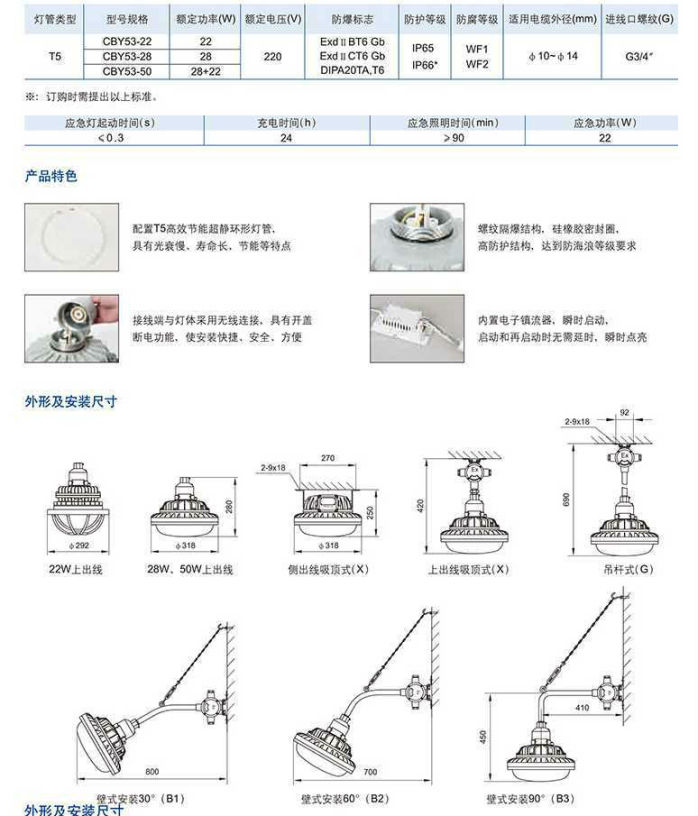

2．产品型号含义及基本参数

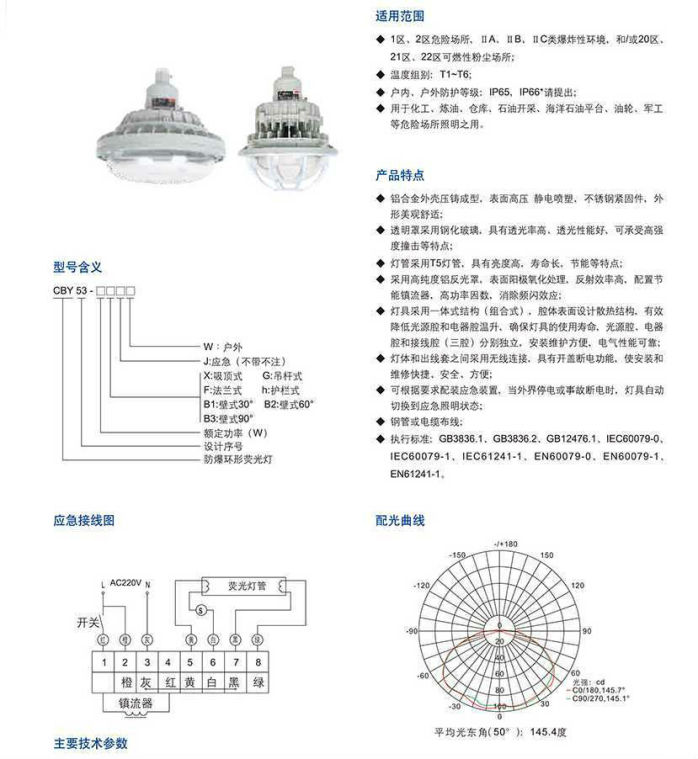

2.1产品型号含义

CB Y 53 — □×□ H □ □

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?X：吸顶式安装

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?G：吊杆式安装

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?B：墙壁式安装

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Y：带应急功能

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?环形

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?功率

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?设计序号

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?荧光灯

3．环形荧光灯在下列条件下能够可靠工作

a）周围空气温度上限值不超过+40℃，下限值不低于-10℃；

b）安装地点的空气相对湿度在最高温度为+40℃时，不超过50%；在较低的温度下允许有较高的相对湿度，最湿的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%；

c）在含有爆炸性气体环境场所；

d）在能防止雨水及滴水侵袭的地方；

e）污染等级为3级。

4．主要结构

环形荧光灯采用铸铝合金外壳，隔爆型结构，玻璃罩为钢化玻璃。电缆采用间接引入式结构，电缆引入装置内从内到外依次装有密封圈、垫圈和压紧螺母，适合电缆布线。设有内外接地螺钉，供连接接地线用。环形荧光灯的外表面静电粉末喷塑，耐腐蚀。

5．使用与维修

5.1安装时，将接线腔盖和引入装置打开，把电缆依次穿过引入装置的压紧螺母、垫圈和密封圈接至接线腔，紧固压紧螺母使电缆密封，不引入电缆的引入装置用堵棒代替电缆，并固定好压紧螺母。把导线接至接线端子的相应位置上，接好接地线，合上盖，紧固好螺栓，然后把环形荧光灯固定到工作位置上即可使用；

5.2 环形荧光灯不得随意拆卸，维修时先断开前级电源后，才能开盖维修，维修时不得损坏隔爆面，维修后隔爆接合面清理后涂204-1防锈油，将盖合好后，各部分螺栓（钉）紧固后才能使用；

5.3 环形荧光灯应定期检查，发现电缆引入装置的密封圈老化变质及其他零件损坏应及时更换。
